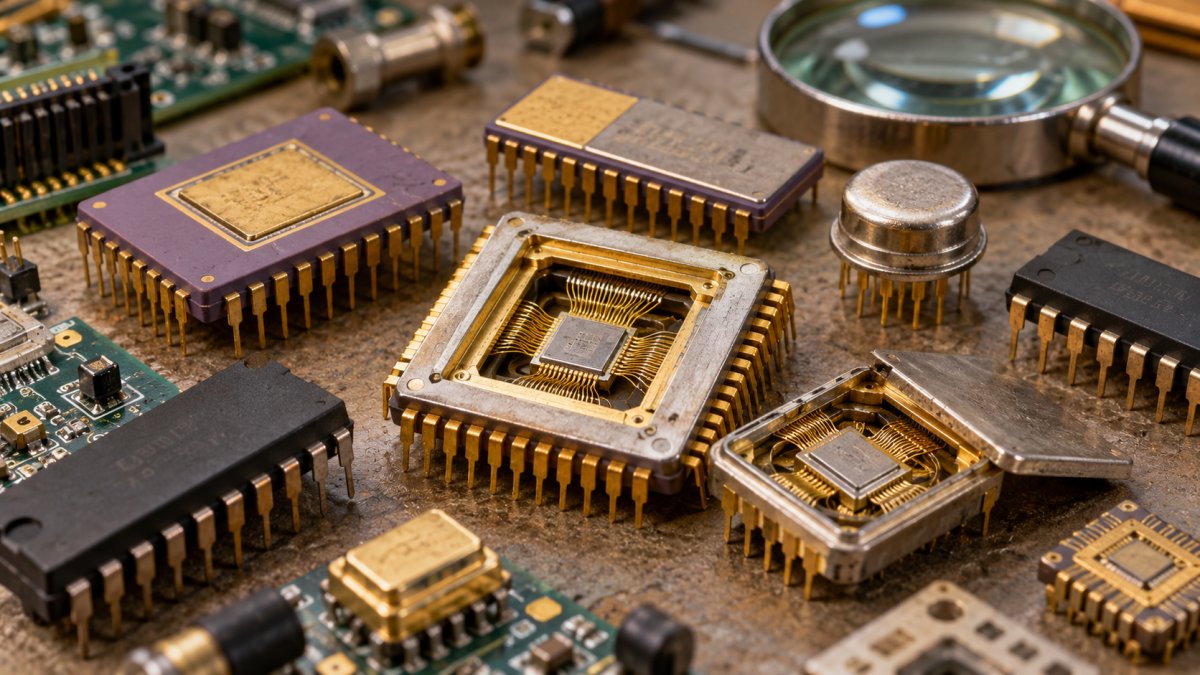

В каких микросхемах встречаются драгоценные металлы

Старые микросхемы нередко отправляются в мусор вместе с неисправной электроникой. На первый взгляд это обычные небольшие детали в пластиковом, металлическом или керамическом корпусе. Но некоторые из них могут содержать золото, серебро и даже палладий.

Особенно интересны микросхемы советского производства, которые устанавливались в вычислительную технику, измерительные приборы, промышленное и специальное оборудование.

Однако есть важный нюанс: не каждая советская микросхема содержит большое количество драгоценных металлов, а внешне похожие детали могут существенно различаться по стоимости.

Разберёмся, какие микросхемы стоит проверить в первую очередь, где именно находятся ценные металлы и как определить, представляют ли старые радиодетали интерес для скупки.

Зачем в микросхемах использовали драгоценные металлы

Золото, серебро и палладий применялись в электронной промышленности не ради увеличения стоимости деталей. Каждый металл выполнял определённую техническую функцию.

Золото обладает высокой стойкостью к коррозии и обеспечивает надёжное электрическое соединение. Его использовали для покрытия контактных площадок, выводов и изготовления тонких соединительных проводников внутри микросхем.

Серебро отличается высокой электропроводностью и теплопроводностью. Оно встречается в отдельных контактных покрытиях, токопроводящих соединениях и материалах крепления полупроводниковых кристаллов.

Палладий применялся в отдельных покрытиях, сплавах и соединительных проводниках. В современной микроэлектронике он также может использоваться для покрытия медной соединительной проволоки.

Платина в обычных микросхемах встречается значительно реже. Её применение характерно для отдельных специальных технологических решений и компонентов.

При этом количество драгоценных металлов может быть очень небольшим. В отдельных микросхемах речь идёт о миллиграммах или даже долях миллиграмма.

Какие советские микросхемы могут содержать золото

Наибольший интерес при сдаче часто представляют микросхемы в керамических и металлокерамических корпусах, особенно с позолоченными контактами.

Среди серий, отдельные исполнения которых представлены в каталогах скупки, можно выделить следующие.

1. Микросхемы серий 130 и 133

Эти серии встречаются в старой вычислительной, измерительной и другой электронной аппаратуре.

Особый интерес могут представлять исполнения с позолоченными выводами и элементами корпуса.

При оценке обращают внимание на количество ножек, конструкцию корпуса, наличие контактных площадок и маркировку.

Даже микросхемы одной серии могут стоить по-разному в зависимости от конкретного исполнения.

2. Микросхемы серий 564 и 565

Некоторые микросхемы этих серий выпускались в керамических корпусах с металлическими элементами и покрытиями, содержащими драгоценные металлы.

При оценке учитываются тип корпуса, количество выводов, особенности конструкции и год выпуска.

Отдельные исполнения серий 564 и 565 представлены в каталогах приёма радиодеталей, но это не означает, что любая микросхема с похожей маркировкой одинаково ценна.

3. Микросхемы серии 580

Семейство 580 использовалось в вычислительной технике и электронных системах управления.

Встречаются различные варианты корпуса с 16, 20, 24, 40 и большим количеством выводов.

Некоторые исполнения имеют позолоченные элементы и представляют интерес при сдаче.

При этом стоимость зависит не только от количества ножек, но и от конструкции конкретной микросхемы.

4. Микросхемы серий 573 и 556

Отдельные микросхемы этих серий также могут содержать драгоценные металлы.

Например, в каталоге скупки встречаются различные исполнения микросхем памяти серии 573, которые отличаются цветом и материалом корпуса.

Эти различия важны: две микросхемы с близкой маркировкой могут иметь разную конструкцию и стоимость.

5. Микросхемы серии 1801

Отдельные микросхемы семейства 1801, применявшиеся в советской вычислительной технике, выпускались в корпусах с большим количеством выводов.

Некоторые из них представляют интерес благодаря особенностям контактных элементов и материалов корпуса.

Для оценки желательно сохранить полную маркировку и не повреждать выводы.

В каких частях микросхемы находится золото

Распространённая ошибка — считать, что если у микросхемы золотистые ножки, то внутри обязательно находится большое количество золота.

На самом деле драгоценный металл может присутствовать в нескольких местах:

• Выводы корпуса. На их поверхность иногда наносили тонкий слой золота для защиты от окисления.

• Внутренние соединительные проводники. Тончайшие золотые проволочки могли соединять кристалл с контактными площадками корпуса.

• Монтажные площадки. В отдельных конструкциях применялись золотосодержащие покрытия.

• Элементы корпуса. Некоторые микросхемы имеют позолоченные участки основания или крышки.

Толщина покрытия обычно невелика. Поэтому золотистый цвет не позволяет определить точное содержание драгоценного металла без информации о конструкции детали.

В каких микросхемах встречается серебро

Серебро в микросхемах может использоваться в материалах крепления кристалла, контактных покрытиях и отдельных внутренних соединениях.

В справочных данных по советским радиокомпонентам содержание серебра указано для ряда микросхем, включая отдельные исполнения серий КМ1603, К573 и 530.

Но здесь важно учитывать одну особенность.

Содержание серебра зависит от конкретной модели и технологии изготовления. Даже если одна микросхема определённой серии содержит серебро, это не гарантирует аналогичный состав у всех её модификаций.

Кроме того, при оценке электронного лома серебро рассматривается вместе с другими материалами, входящими в состав изделия.

Есть ли палладий и платина в микросхемах

Палладий действительно может встречаться в некоторых интегральных микросхемах. Его применение связано с контактными материалами, покрытиями и отдельными технологиями изготовления соединений.

Например, справочные таблицы по советским микросхемам указывают содержание палладия в некоторых специализированных моделях.

В современной электронике палладий может присутствовать в очень тонком покрытии соединительной медной проволоки.

Платина в микросхемах встречается реже и далеко не является обязательным компонентом.

При этом для тех, кто занимается сдачей радиодеталей, важно различать микросхемы и другие электронные компоненты.

Например, некоторые керамические конденсаторы КМ известны содержанием палладия, но это отдельная категория радиодеталей со своими особенностями оценки.

Почему микросхемы в керамическом корпусе часто ценятся выше

Среди старых радиодеталей особенно выделяются микросхемы с керамическим корпусом и позолоченными выводами.

Причина заключается в технологии производства.

Для некоторых таких компонентов использовались герметичные конструкции, устойчивые к воздействию температуры, влажности и других факторов окружающей среды. Драгоценные металлы применялись для обеспечения надёжности соединений.

Пластиковые корпуса, напротив, часто изготавливались по более экономичным технологиям.

Однако это не универсальное правило. В отдельных пластиковых микросхемах также используются золото, серебро или палладий. А керамический корпус сам по себе не гарантирует высокой стоимости.

Поэтому оценивать деталь только по цвету и материалу корпуса неправильно.

Как определить микросхемы с драгоценными металлами

Если у вас сохранились старые радиодетали, не стоит сразу разбирать их или пытаться извлечь золото.

Сначала обратите внимание на несколько признаков.

1. Маркировка. Самый полезный ориентир. По обозначению можно найти конкретную микросхему в каталоге и сравнить её с принимаемыми позициями.

2. Материал корпуса. Керамические и металлокерамические исполнения стоит проверять особенно внимательно.

3. Цвет выводов. Золотистые контакты могут указывать на наличие позолоты, но не подтверждают её количество.

4. Количество ножек. В ряде категорий это важный параметр, влияющий на стоимость.

5. Год выпуска. Старые микросхемы могут отличаться от более поздних аналогов по применяемым материалам и технологии изготовления.

Если маркировка плохо читается, лучше сделать фотографию детали крупным планом и обратиться за предварительной оценкой.

От чего зависит цена микросхем при сдаче

Стоимость старых микросхем определяется не только наличием золота или серебра.

При скупке учитываются:

• конкретная серия и модель;

• материал и конструкция корпуса;

• количество выводов;

• наличие позолоченных элементов;

• состояние и комплектность;

• предполагаемое содержание драгоценных металлов;

• количество деталей в партии;

• действующие цены на принимаемые радиокомпоненты.

Например, в каталоге «Аурум Урал» представлены различные варианты микросхем серий 130, 133, 580, 565 и 573. Отдельные позиции оцениваются за штуку, другие — за килограмм.

Поэтому при подготовке партии желательно не смешивать все микросхемы в одну ёмкость.

Нужно ли самостоятельно извлекать золото из микросхем

Попытки извлечь драгоценные металлы в домашних условиях обычно связаны с дополнительными расходами и рисками.

В интернете можно встретить инструкции по химической переработке радиодеталей. Однако такие способы могут требовать опасных реагентов, выделять токсичные вещества и образовывать отходы, требующие специального обращения.

Кроме того, при неправильной обработке можно потерять часть ценного материала.

Для обычного владельца старых радиодеталей значительно проще сохранить микросхемы целыми, рассортировать их по маркировкам и передать на профессиональную оценку.

Где сдать микросхемы с содержанием драгметаллов

Компания «Аурум Урал» занимается приёмом радиодеталей и материалов, содержащих драгоценные металлы.

В каталоге представлены советские микросхемы различных серий, включая модели в металлических, керамических и пластиковых корпусах.

Посмотреть принимаемые позиции и актуальные цены можно в разделе «Микросхемы».

Пункты приёма находятся в Челябинске и Екатеринбурге. Если определить модель самостоятельно не получается, можно отправить фотографии для предварительной оценки.

Вывод

Драгоценные металлы действительно встречаются во многих микросхемах, особенно в отдельных советских моделях и специализированных электронных компонентах.

Наибольший интерес часто представляют микросхемы с керамическими корпусами, позолоченными выводами и элементами внутренней конструкции, содержащими золото.

Но главный критерий ценности — не возраст микросхемы и не золотистый цвет её контактов, а конкретная маркировка, конструкция и содержание драгоценных металлов.

Поэтому, прежде чем выбрасывать старые радиодетали, стоит проверить их по каталогу. Среди обычных на вид электронных компонентов иногда встречаются экземпляры, которые можно выгодно сдать на переработку.
